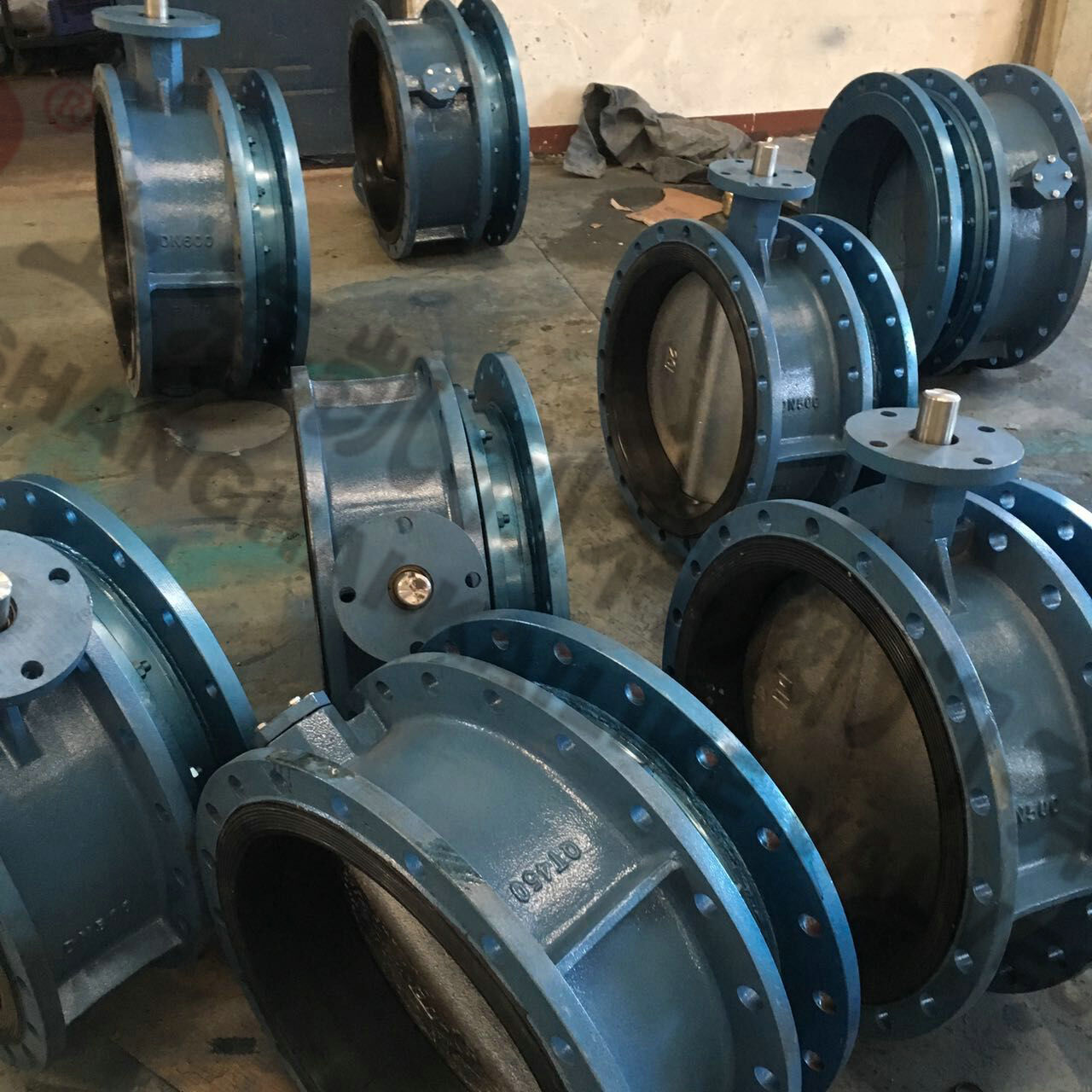

產品名稱：	電動伸縮蝶閥	產品型號：	SD941X/SD943H
公稱通徑：	DN40～DN2000	閥座密封：	橡膠密封或金屬硬密封
公稱壓力：	0.6MPa～1.0MPa～1.6MPa	連接方式：	法蘭式
適用溫度：	-30ºC～+425ºC	驅動方式：	手動、蝸輪、電動、氣動、液動
閥體材質：	鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	空氣、水、蒸氣、煤氣、油品等	生產廠家：	上海凱利科閥門有限公司

產品說明

SD941X/SD943H電動伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能，使用于溫度在425℃以下，公稱壓力在1.6MPa以下的石油、化工、電力、造紙、給排水和市政建設等工業管道上作調節流量和載斷流體的最佳裝置。

產品特點

1、結構獨特，設計靈活，重量輕，省力，啟閉迅速。
2、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能，還能為維修閥門安裝更換提供方便。
3、密封部位可調節更換，密封性能可靠。

性能參數

工作壓力(MPa)		0.6	1.0、1.6、2.5
適用溫度(℃)		橡膠密封≤80℃	適用溫度(℃)	金屬硬密封≤425℃
適用介質		水、污水、油品、空氣等	適用介質	水、蒸汽、污水、油品、空氣等
材料	閥體	灰鑄鐵	灰鑄鐵、鑄鋼	球墨鑄鐵
	蝶板	球墨鑄鐵(表面處理)	球墨鑄鐵、不銹鋼	球墨鑄鐵
	閥桿	2Cr13	不銹鋼、碳素鋼	鉻不銹鋼

技術參數

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用溫度	≤80℃～425℃
適用介質	空氣、水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

執行器參數

執行器類別	引進型JOX系列執行器參數	引進型3610R系列執行器參數	引進型JHQ系列執行器參數
電源電壓	標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保護裝置	過熱保護	過載保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP55	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	比例控制單元	電位計、比例控制單元
驅動電機	8W/E	AC可逆電機	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2-PF 1/2〞進線線鎖	2個 PF 3/4”
殼體材料	鋁合金	鋼，鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能

1.電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
2.環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
3.相對溫度：≤90%(25℃時）
4.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性　　氣體混合物。
5. 防護等級：戶外型和防爆型為IP55（可訂制IP67）。
6. 工作制：為短時10分鐘（可訂制30分鐘）。

外形結構圖

主要外形尺寸

公稱 通徑		外形尺寸（參考值）							法蘭尺寸和螺栓尺寸（標準值）												電動 裝置 型號 （參考）
		H	H1	Lmax	Lmin	L	A	B	0.6MPa				1.0MPa				1.6MPa
毫 米	英 寸								D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	80	440	164	138	151	250	255	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	QB 10-1
65	21/2	95	445	190	154	172	250	255	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	QB 10-1
80	3	98	476	195	163	177	250	255	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	QB 10-1
100	4	114	504	227	184	206	250	255	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	QB 10-1
125	5	128	550	254	195	215	250	255	240	200	176	8-18	250	210	184	8-18	250	210	184	8-18	QB 20-1
150	6	139	652	240	201	225	300	315	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	QB 20-1
200	8	174	732	265	215	245	300	315	320	280	254	8-18	340	295	266	8-22	340	294	266	12-22	QB 60-1
250	10	215	823	295	235	265	300	315	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	QB 60-1
300	12	245	877	308	254	282	300	315	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	QB 120-1
350	14	270	932	325	271	300	300	315	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	QB 120-1
400	16	305	1047	345	283	314	300	315	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	QB 250-1
450	18	325	1092	370	314	340	575	714	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	QB 250-1
500	20	360	1182	377	316	346	575	714	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33	QB 250-1
600	24	445	1380	446	388	417	656	810	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36	QB 500-0.5
700	28	505	1502	445	395	425	656	810	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36	QB 500-0.5
800	32	560	1545	479	425	455	656	810	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39	ZA 60
900	36	630	1710	515	455	485	785	863	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39	ZA 60
1000	40	680	1805	525	465	495	785	863	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42	ZA 60
1200	48	795	2096	574	512	542	785	863	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48	ZA 120
1400	56	900	2296	599	547	572	790	1338	1630	1560	1510	36-36	1675	1530	1530	36-42	1685	1590	1530	36-48	ZA 120
1600	64	1100	2720	640	589	615	868	1476	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56	ZA 240
1800	72	1124	2830	725	670	659	868	1476	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56	ZA 240
2000	80	1290	3120	764	680	722	965	1600	2265	2180	2125	48-32	2325	2230	2150	48-48	2345	2230	2150	48-62	ZA 240



聲明：【SD941X,SD943H電動伸縮蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的SD941X,SD943H電動伸縮蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
