產品名稱：	不銹鋼放料球閥	產品型號：	FQ41F
公稱通徑：	DN25～DN200	結構形式：	球形
公稱壓力：	1.6MPa～2.5MPa～4.0MPa	連接方式：	法蘭
適用溫度：	-29ºC～+180ºC	驅動方式：	手動、氣動、電動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、液體、顆粒狀顆粒等	生產廠家：	上海凱利科閥門有限公司

產品說明

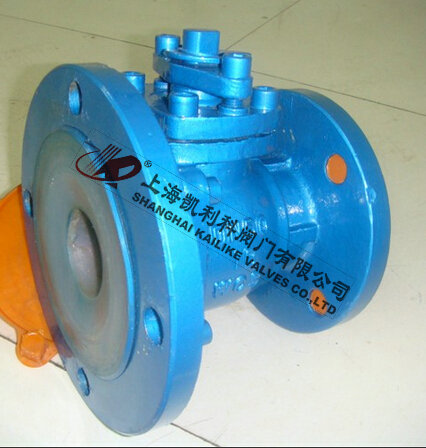

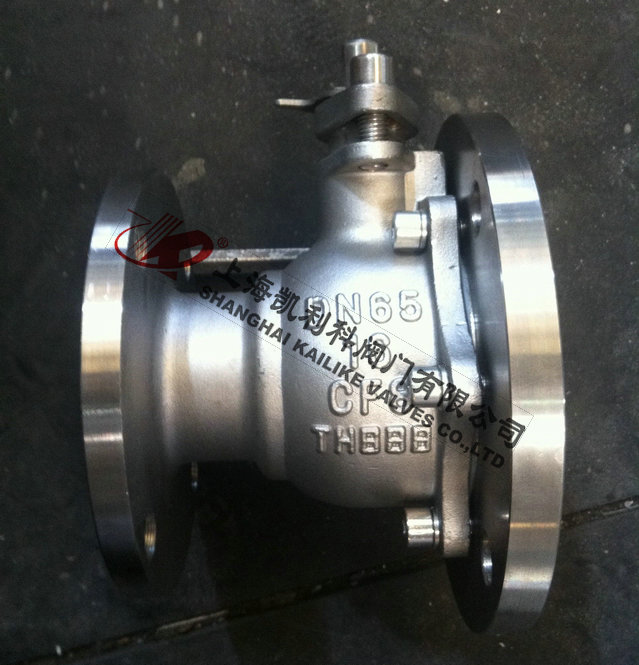

FQ41F不銹鋼放料球閥兩端法蘭大小不等，一端為標準法蘭，一端為與反應釜底放料孔配套的法蘭，很方便的就可以連接在反應釜底，閥座與端面法蘭距離近，物料滯留少，結構緊湊,密封性能優越，其啟閉件球體與閥桿鑄(鍛)為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了使用中的安全性。FQ41F不銹鋼放料球閥主要用于精細化工、制藥、化工行業反應鍋上，也可用在細軟顆粒介質輸送，采用PPL密封材料，更具耐磨，是牙膏行業真空制膏鍋放料的最理想產品。

制造規范

設計標準：GB/T 12237-1989
結構長度：Q/OLF002-03
連接端標準：GB/T 7307、GB/T 79、ISO 2852
試驗標準：JB/T 9092-1999

主要零部件

序號	零件名稱	材料名稱
		FQ41F-P	FQ41F-R	FQ41F-PL	FQ41F-RL
1	閥體/閥蓋	CF8	CF8M	CF3	CF3M
2	球體/閥桿	CF8	CF8M	CF3	CF3M
3	填料壓蓋	CF8	CF8M	CF3	CF3M
4	填料	PTFE(F4)聚四氟乙烯
5	螺栓	1Crl7Ni2	1Crl7Ni2	1Cr18Ni2	1Cr18Ni2
6	緊固螺母	OCrl8Ni9	OCrl8Ni9	0Cr18Ni9	0Cr18Ni9

外形結構圖



主要外形尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	主要尺寸									重量 (kg)
		L	D	D1	D2	Z-φd	f	b	D0	H
1.0	25/50	125	115/140	85/110	65/90	4-14/4-14	3/3	17/17	180	105	6
	32/65	135	140/160	100/130	78-110	4-18/4-14	3/3	19/17	180	120	7.5
	40/65	150	150/160	110/130	85/110	4-18/4-14	3/3	19/17	225	140	10
	40/80	150	150/190	110/150	85/125	4-18/4-14	3/3	19/19	225	140	10
	50/80	165	165/190	125/170	100/145	4-18/4-18	3/3	21/19	225	150	16
	50/100	165	165/210	125/170	100/145	4-18/4-18	3/3	21/19	225	150	16
	65/100	180	185/210	145/170	120/145	4-18/4-18	3/3	21/19	360	160	20.5
	65/125	180	185/240	145/200	120/175	4-18/4-18	3/4	21/20	360	160	20.5
	80/125	240	200/240	160/200	135/175	8-18/8-18	3/4	21/20	420	215	31
	80/125	240	200/265	160/225	135/200	8-18/8-18	3/4	21/22	420	215	31
	100/150	260	220/265	180/225	155/200	8-18/8-18	3/4	23/22	420	240	43
	100/200	260	220/320	180/280	155/255	8-18/8-18	3/4	23/24	420	240	43



聲明：【FQ41F不銹鋼放料球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的FQ41F不銹鋼放料球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
