化工部法蘭

化工部法蘭是工業管道上的連接件，標準是化工部HG20592-97系列標準，用于管端之間相互連接的必備附件，化工部法蘭盤又叫法蘭凸緣盤或突緣?；げ糠ㄌm盤由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。

產品名稱：	化工部法蘭	產品型號：	HG20592-97
公稱通徑：	DN10～DN600	結構形式：	圓形
公稱壓力：	1.6MPa～4.0MPa	連接方式：	法蘭
適用溫度：	-196～+100℃～+650℃	制作方式：	鑄造、鍛造
閥體材質：	鑄鋼、碳鋼、鍛鋼、不銹鋼	制造標準：	化工部HG20592-97
適用介質：	水、蒸汽、燃?xì)?、氣體及腐蝕性液體等	生產廠家：	上海凱利科閥門有限公司

產品說明

化工部法蘭是工業管道上的連接件，標準是化工部HG20592-97系列標準，用于管端之間相互連接的必備附件，化工部法蘭盤又叫法蘭凸緣盤或突緣。化工部法蘭盤由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。

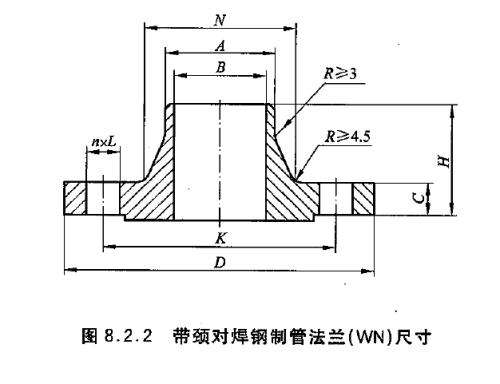

結構圖

帶頸平焊鋼制管法蘭PN1.0MPa(10壓力)

公稱通徑 DN	鋼管外徑A1		連接尺寸					密封面尺寸						法蘭厚度 C	法蘭內徑B1		法蘭頸			法蘭高度 H	坡口寬度 b	法蘭理論重量 kg
	鋼管外徑A1		連接尺寸					突面		凸面		凹面			法蘭內徑B1		N		R
	A	B	法蘭管徑 D	螺栓孔中心圓直徑K	螺栓孔直徑L	螺栓孔數 量n	螺紋 Th.	d	f1	x	f2 x	Y	f3		A	B	A	B	R
10	17.2	14	90	60	14	4	M12	41	2	34	4	35	3	14	18	15	30	30	3	22	4	0.65
15	21.3	18	95	65	14	4	M12	46	2	39	4	40	3	14	22	19	35	35	3	22	4	0.72
20	26.9	25	105	75	14	4	M12	56	2	50	4	51	3	16	27.5	26	45	45	4	26	4	1.03
25	33.7	32	115	85	14	4	M12	65	2	57	4	58	3	16	34.5	33	52	52	4	28	5	1.24
32	42.4	38	140	100	18	4	M16	76	2	65	4	66	3	18	43.5	39	60	60	5	30	5	2.02
40	48.3	45	150	110	18	4	M16	84	2	75	4	76	3	18	49.5	46	70	70	5	32	5	2.36
50	60.3	57	165	125	18	4	M16	99	2	87	4	88	3	20	61.5	59	84	84	5	34	5	3.08
65	76.1	76	185	145	18	4	M16	118	2	109	4	110	3	20	77.5	78	104	104	6	32	6	3.66
80	88.9	89	200	160	18	8	M16	132	2	120	4	121	3	20	90.5	91	118	118	6	34	6	4.08
100	114.3	108	220	180	18	8	M16	156	2	149	4.5	150	3.5	22	116	110	140	140	6	40	6	5.40
125	139.7	133	250	210	18	8	M16	184	2	175	4.5	176	3.5	22	141.5	135	168	168	6	44	6	7.01
150	168.3	159	285	240	22	8	M20	211	2	203	4.5	204	3.5	24	170.5	161	195	195	8	44	6	9.10
200	219.1	219	340	295	22	8	M20	266	2	259	4.5	260	3.5	24	221.5	222	246	246	8	44	8	10.6
250	273	273	395	350	22	12	M20	319	2	312	4.5	313	3.5	26	276.5	276	298	298	10	46	10	13.4
300	323.9	325	445	400	22	12	M20	370	2	363	4.5	364	3.5	26	327.5	328	350	350	10	46	11	15.4
350	355.6	377	505	460	22	16	M20	429	2	421	5	422	4	26	359.5	381	400	412	10	53	12	20.5
400	406.4	426	565	515	26	16	M24	480	2	473	5	474	4	26	411	430	456	475	10	57	12	27.6
450	457	480	615	565	26	20	M24	530	2	523	5	524	4	28	462	485	502	525	12	63	12	31.1
500	508	530	670	620	26	20	M24	582	2	575	5	576	4	28	513.5	535	559	581	12	67	12	38.1
600	610	630	780	725	30	20	M27	682	2	675	5	676	4	28	616.5	636	658	678	12	75	12	48.1

帶頸平焊鋼制管法蘭 PN1.6Mpa(16bar)

公稱通徑 DN	鋼管外徑A1		連接尺寸					密封面尺寸						法蘭厚度 C	法蘭內徑B1		法蘭頸			法蘭高度 H	坡口寬度 b	法蘭理論重量 kg
	鋼管外徑A1		連接尺寸					突面		凸面		凹面			法蘭內徑B1		N		R
	A	B	法蘭管徑 D	螺栓孔中心圓直徑K	螺栓孔直徑L	螺栓孔數 量n	螺紋 Th.	d	f1	x	f2 x	Y	f3		A	B	A	B	R
10	17.2	14	90	60	14	4	M12	41	2	34	4	35	3	14	18	15	30	30	3	22	4	0.65
15	21.3	18	95	65	14	4	M12	46	2	39	4	40	3	14	22	19	35	35	3	22	4	0.72
20	26.9	25	105	75	14	4	M12	56	2	50	4	51	3	16	27.5	26	45	45	4	26	4	1.03
25	33.7	32	115	85	14	4	M12	65	2	57	4	58	3	16	34.5	33	52	52	4	28	5	1.24
32	42.4	38	140	100	18	4	M16	76	2	65	4	66	3	18	43.5	39	60	60	5	30	5	2.02
40	48.3	45	150	110	18	4	M16	84	2	75	4	76	3	18	49.5	46	70	70	5	32	5	2.36
50	60.3	57	165	125	18	4	M16	99	2	87	4	88	3	20	61.5	59	84	84	5	34	5	3.08
65	76.1	76	185	145	18	4	M16	118	2	109	4	110	3	20	77.5	78	104	104	6	32	6	3.66
80	88.9	89	200	160	18	8	M16	132	2	120	4	121	3	20	90.5	91	118	118	6	34	6	4.08
100	114.3	108	220	180	18	8	M16	156	2	149	4.5	150	3.5	22	116	110	140	140	6	40	6	5.40
125	139.7	133	250	210	18	8	M16	184	2	175	4.5	176	3.5	22	141.5	135	168	168	6	44	6	7.01
150	168.3	159	285	240	22	8	M20	211	2	203	4.5	204	3.5	24	170.5	161	195	195	8	44	6	9.10
200	219.1	219	340	295	22	12	M20	274	2	259	4.5	260	3.5	24	221.5	222	246	246	8	44	8	10.3
250	273	273	405	355	26	12	M24	330	2	312	4.5	313	3.5	26	276.5	276	298	298	10	46	10	14.3
300	323.9	325	460	410	26	12	M24	389	2	363	4.5	364	3.5	28	327.5	328	350	350	10	53	11	18.8
350	355.6	377	520	470	26	16	M24	448	2	421	5	422	4	30	359.5	381	400	412	10	57	12	25.2
400	406.4	426	580	525	30	16	M27	503	2	473	5	474	4	32	411	430	456	475	10	63	12	34.8
450	457	480	640	585	30	20	M27	548	2	523	5	524	4	34	462	485	502	525	12	68	12	41.2
500	508	530	715	650	33	20	M30×2	609	2	575	5	576	4	34	513.5	535	559	581	12	73	12	54.9
600	610	630	840	770	36	20	M33×2	720	2	675	5	676	4	36	616.5	636	658	678	12	83	12	77.0

帶頸平焊鋼制管法蘭 PN2.5Mpa(25bar)

公稱通徑 DN	鋼管外徑A1		連接尺寸					密封面尺寸						法蘭厚度 C	法蘭內徑B1		法蘭頸			法蘭高度 H	坡口寬度 b	法蘭理論重量 kg
	鋼管外徑A1		連接尺寸					突面		凸面		凹面			法蘭內徑B1		N		R
	A	B	法蘭管徑 D	螺栓孔中心圓直徑K	螺栓孔直徑L	螺栓孔數 量n	螺紋 Th.	d	f1	x	f2x	Y	f3		A	B	A	B	R
10	17.2	14	90	60	14	4	M12	41	2	34	4	35	3	14	18	15	30	30	3	22	4	0.65
15	21.3	18	95	65	14	4	M12	46	2	39	4	40	3	14	22	19	35	35	3	22	4	0.72
20	26.9	25	105	75	14	4	M12	56	2	50	4	51	3	16	27.5	26	45	45	4	26	4	1.03
25	33.7	32	115	85	14	4	M12	65	2	57	4	58	3	16	34.5	33	52	52	4	28	5	1.24
32	42.4	38	140	100	18	4	M16	76	2	65	4	66	3	18	43.5	39	60	60	5	30	5	2.02
40	48.3	45	150	110	18	4	M16	84	2	75	4	76	3	18	49.5	46	70	70	5	32	5	2.36
50	60.3	57	165	125	18	4	M16	99	2	87	4	88	3	20	61.5	59	84	84	5	34	5	3.08
65	76.1	76	185	145	18	8	M16	118	2	109	4	110	3	22	77.5	78	104	104	6	38	6	3.93
80	88.9	89	200	160	18	8	M16	132	2	120	4	121	3	20	90.5	91	118	118	6	40	6	4.86
100	114.3	108	235	190	22	8	M20	156	2	149	4.5	150	3.5	24	116	110	145	145	6	44	6	6.91
125	139.7	133	270	220	26	8	M24	184	2	175	4.5	176	3.5	26	141.5	135	170	170	6	48	6	9.34
150	168.3	159	300	250	26	8	M24	211	2	203	4.5	204	3.5	28	170.5	161	200	200	8	52	6	12.2
200	219.1	219	360	310	26	12	M24	274	2	259	4.5	260	3.5	30	221.5	222	256	256	8	52	8	15.6
250	273	273	425	370	30	12	M27	330	2	312	4.5	313	3.5	32	276.5	276	310	310	10	60	10	21.9
300	323.9	325	485	430	30	16	M27	389	2	363	4.5	364	3.5	34	327.5	328	364	364	10	67	11	28.8
350	355.6	377	555	490	33	16	M30×2	448	2	421	5	422	4	38	359.5	381	418	430	10	72	12	42.4
400	406.4	426	620	550	36	16	M33×2	503	2	473	5	474	4	40	411	430	472	492	10	78	12	57.4
450	457	480	670	600	36	20	M33×2	548	2	523	5	524	4	42	462	485	520	542	12	84	12	63.7
500	508	530	730	660	36	20	M33×2	609	2	575	5	576	4	44	513.5	535	580	602	12	90	12	81.4
600	610	630	845	770	39	20	M33×2	720	2	675	5	676	4	46	616.5	636	684	704	12	100	12	109.4

帶頸平焊鋼制管法蘭PN4.0MPa(40壓力)

公稱通徑 DN	鋼管外徑A1		連接尺寸					密封面尺寸								法蘭厚度 C	法蘭內徑B1		法蘭頸			法蘭高度 H	坡口寬度 b	法蘭理論重量 kg
	鋼管外徑A1		連接尺寸					突面		凸面		榫面 W	凹面		槽面 Z		法蘭內徑B1		N		R
	A	B	法蘭管徑 D	螺栓孔中心圓直徑K	螺孔直徑 L	螺孔數量 n	螺紋 Th.	d	f1	x	f2 x	榫面 W	Y	f3	槽面 Z		A	B	A	B	R
10	17.2	14	90	60	14	4	M12	41	2	34	4	24	35	3	23	14	18	15	30	30	3	22	4	0.65
15	21.3	18	95	65	14	4	M12	46	2	39	4	29	40	3	28	14	22	19	35	35	3	22	4	0.72
20	26.9	25	105	75	14	4	M12	56	2	50	4	36	51	3	35	16	27.5	26	45	45	4	26	4	1.03
25	33.7	32	115	85	14	4	M12	65	2	57	4	43	58	3	42	16	34.5	33	52	52	4	28	5	1.24
32	42.4	38	140	100	18	4	M16	76	2	65	4	51	66	3	50	18	43.5	39	60	60	5	30	5	2.02
40	48.3	45	150	110	18	4	M16	84	2	75	4	61	76	3	60	18	49.5	46	70	70	5	32	5	2.36
50	60.3	57	165	125	18	4	M16	99	2	87	4	73	88	3	72	20	61.5	59	84	84	5	34	6	3.08
65	76.1	76	185	145	18	4	M16	118	2	109	4	95	110	3	94	22	77.5	78	104	104	6	38	6	3.93
80	88.9	89	200	160	18	8	M16	132	2	120	4	106	121	3	105	24	90.5	91	118	118	6	40	6	4.86
100	114.3	108	235	190	22	8	M20	156	2	149	4.5	129	150	3.5	128	24	116	110	145	145	6	44	7	6.91
125	139.7	133	270	220	26	8	M24	184	2	175	4.5	155	176	3.5	154	26	141.5	135	170	170	6	48	8	9.34
150	168.3	159	300	250	26	8	M24	211	2	203	4.5	183	204	3.5	182	28	170.5	161	200	200	8	52	10	12.2
200	219.1	219	375	320	30	12	M27	284	2	259	4.5	239	260	3.5	238	34	221.5	222	260	260	8	56	11	19.4
250	273	273	450	385	33	12	M30×2	345	2	312	4.5	292	313	3.5	291	38	276.5	276	318	318	10	64	12	30.5
300	323.9	325	515	450	33	16	M30×2	409	2	363	4.5	343	364	3.5	342	42	327.5	328	380	380	10	71	13	42.9
350	355.6	377	580	510	36	16	M33×2	465	2	421	5	395	422	4	394	46	359.5	381	432	444	10	78	14	58.6
400	406.4	426	660	585	39	16	M36×3	535	2	473	5	447	474	4	446	50	411	430	498	518	10	86	15	88.3
450	457	480	685	610	39	20	M36×3	560	2	523	5	497	524	4	496	57	462	485	522	545	12	94	16	85.6
500	508	530	755	670	42	20	M39×3	615	2	575	5	549	576	4	548	57	513.5	535	576	598	12	100	17	106.2
600	610	630	890	795	48	20	M45×3	735	2	675	5	649	676	4	648	72	616.5	636	686	706	12	106	18	171.2

聲明：【化工部法蘭】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的化工部法蘭產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
